شارژ کنترلر خورشیدی PWM مدل 60 آمپر (12V/24V) - سری آبی

معرفی محصول

شارژ کنترلر خورشیدی 60 آمپر یک انتخاب اقتصادی و قدرتمند برای مدیریت شارژ باتری‌ها در سیستم‌های خورشیدی آفگرید (جدا از شبکه) است. این دستگاه با تکنولوژی PWM (مدولاسیون عرض پالس) کار می‌کند و وظیفه دارد ولتاژ ورودی از پنل را تنظیم کرده و باتری‌ها را به صورت ایمن و سه مرحله‌ای شارژ کند.

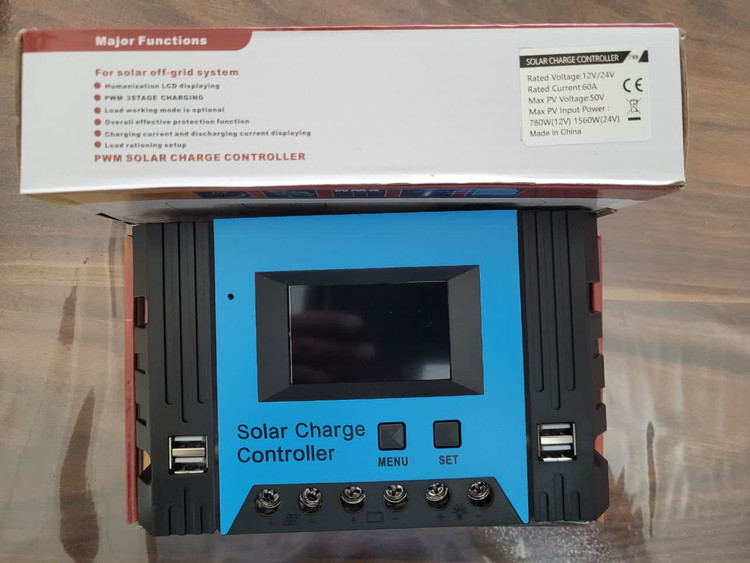

یکی از ویژگی‌های جذاب این مدل، وجود دو پورت USB روی پنل جلویی است که امکان شارژ مستقیم موبایل و تبلت را بدون نیاز به روشن کردن اینورتر فراهم می‌کند. این کنترلر هوشمند بوده و به صورت خودکار ولتاژ سیستم (۱۲ یا ۲۴ ولت) را تشخیص می‌دهد.

ویژگی‌های کلیدی

• ظرفیت بالا (60A): قابلیت اتصال تعداد بیشتری پنل نسبت به مدل‌های معمولی ۱۰ یا ۳۰ آمپر.
• تشخیص خودکار ولتاژ: سازگار با هر دو سیستم ۱۲ ولت و ۲۴ ولت.
• نمایشگر LCD بزرگ: نمایش گرافیکی وضعیت شارژ، ولتاژ باتری، دمای محیط و جریان‌کشی.
• خروجی USB دوگانه: دارای ۲ پورت USB (5V/2.5A) برای شارژ گجت‌ها.
• شارژ سه مرحله‌ای (PWM): شامل مراحل Bulk، Absorption و Float برای افزایش طول عمر باتری.
• حفاظت کامل الکترونیکی: محافظت در برابر اتصال کوتاه، مدار باز، جابجایی قطب‌ها (Reverse Polarity) و اضافه بار.

جدول مشخصات فنی (Technical Specifications)

نکات بسیار مهم برای نصب (راهنمای نصاب)

1. ترتیب اتصال (حیاتی): همیشه ابتدا باتری را به شارژ کنترلر وصل کنید تا دستگاه روشن شود و ولتاژ سیستم (۱۲ یا ۲۴) را بشناسد. سپس پنل خورشیدی و در نهایت مصرف‌کننده DC را وصل کنید. (برای جدا کردن، برعکس عمل کنید: اول پنل را جدا کنید).
2. انتخاب پنل مناسب: از آنجا که این کنترلر PWM است، ولتاژ پنل باید با ولتاژ باتری همخوانی داشته باشد:

• برای باتری ۱۲ ولت: از پنل‌های ۳۶ سلولی (با ولتاژ مدار باز حدود ۱۸ تا ۲۲ ولت) استفاده کنید.
• برای باتری ۲۴ ولت: از پنل‌های ۷۲ سلولی (یا دو پنل ۱۲ ولتی سری شده) با ولتاژ مدار باز ۳۶ تا ۴۵ ولت استفاده کنید.
• هشدار: هرگز پنل با ولتاژ بالاتر از ۵۰ ولت به این دستگاه متصل نکنید.

3. سفت کردن اتصالات: به دلیل جریان بالای ۶۰ آمپر، حتماً از کابل با نمره مناسب (حداقل نمره ۱۰ یا ۱۶) استفاده کنید و پیچ‌های ترمینال را کاملاً محکم کنید تا از گرم شدن و ذوب شدن ترمینال جلوگیری شود.
