پکیج خورشیدی ۳ پنل ۵۵۰ وات با ۲ باتری لیتیومی

پکیج برق خورشیدی ۱۶۵۰ وات با سانورتر Welion

این پکیج شامل ۳ عدد پنل خورشیدی ۵۵۰ وات، ۲ عدد باتری لیتیومی LiFePO4، یک دستگاه سانورتر/اینورتر شارژر Welion مدل WE-HY 2.0KVA NML، استراکچر مناسب نصب سه پنل و لوازم مورد نیاز نصب و راه‌اندازی است.

این مجموعه برای استفاده در سیستم‌های خورشیدی آفگرید، برق اضطراری، ویلا، باغ، روشنایی و تجهیزات الکتریکی سبک تا متوسط طراحی شده است.

اقلام موجود در پکیج

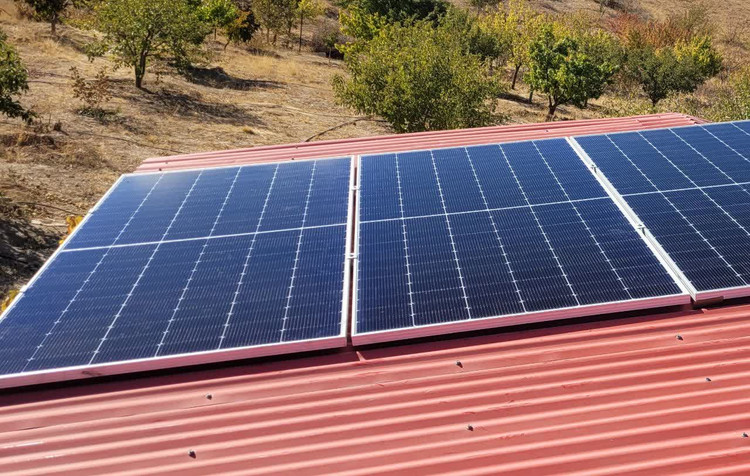

ظرفیت پنل‌های خورشیدی

• توان هر پنل: ۵۵۰ وات
• تعداد پنل‌ها: ۳ عدد
• توان کل آرایه خورشیدی: ۱۶۵۰ وات

اتصال پیشنهادی پنل‌ها، در صورت تأیید مشخصات الکتریکی پنل، به‌صورت سری ۳تایی است تا ولتاژ آرایه در محدوده مناسب ورودی MPPT سانورتر قرار بگیرد.

آرایش نهایی پنل‌ها باید بر اساس مقدار دقیق Voc و Vmp پنل ۵۵۰ وات و شرایط دمایی محل نصب بررسی شود.

مشخصات باتری‌های پکیج

مطابق پلاک باتری:

• نوع باتری: LiFePO4 Lithium Battery
• ولتاژ هر باتری: 12.8 ولت
• ظرفیت هر باتری: 120 آمپرساعت
• انرژی اسمی هر باتری: 1536 وات‌ساعت
• تعداد باتری: ۲ عدد
• ظرفیت کل در اتصال موازی: 12.8V / 240Ah
• انرژی اسمی کل بانک باتری: 3072 وات‌ساعت، معادل حدود 3.07 کیلووات‌ساعت
• ولتاژ شارژ هر باتری: 14.6 ولت
• جریان شارژ استاندارد هر باتری: 60 آمپر
• حداکثر جریان دشارژ هر باتری: 100 آمپر

برای این سانورتر ۱۲ ولتی، باتری‌ها باید به‌صورت موازی متصل شوند؛ اتصال سری باتری‌ها برای این پکیج مناسب نیست.

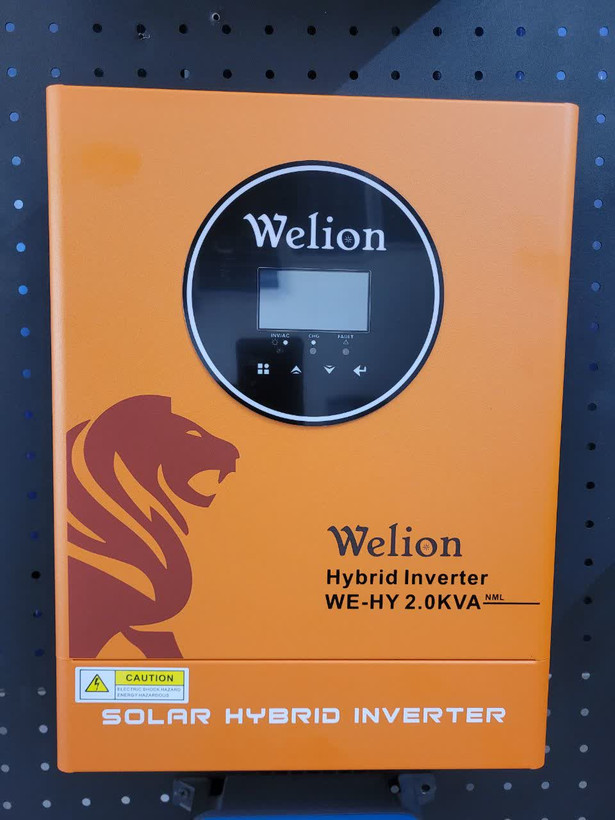

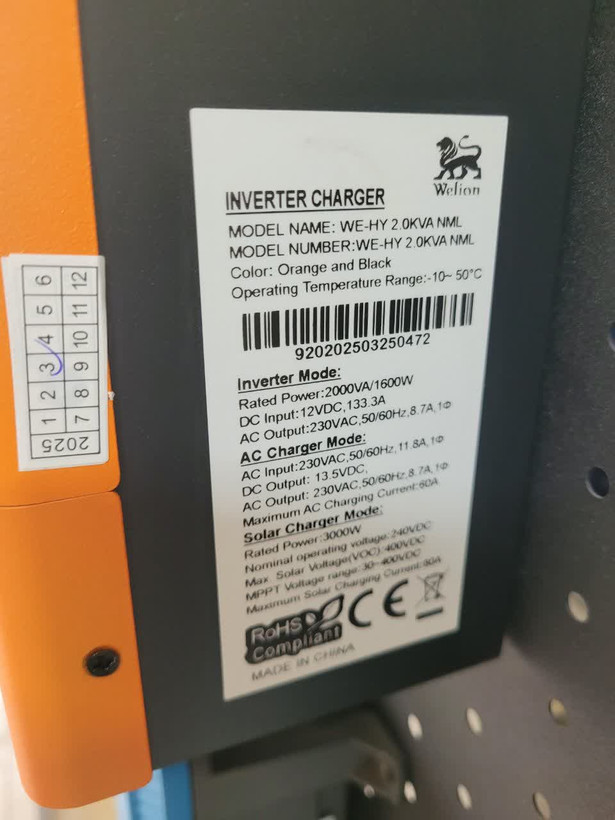

مشخصات سانورتر Welion

مدل: WE-HY 2.0KVA NML

بخش اینورتر

• توان نامی: 2000VA / 1600W
• ولتاژ ورودی DC: 12VDC
• جریان ورودی نامی: 133.3A
• خروجی AC: 230VAC
• فرکانس خروجی: 50/60Hz
• جریان خروجی: 8.7A
• تک‌فاز

شارژر برق شهر

• ورودی AC: 230VAC، 50/60Hz
• حداکثر جریان شارژ باتری از برق شهر: 60A
• ولتاژ خروجی شارژ DC: 13.5VDC

شارژر خورشیدی MPPT

• توان اسمی ورودی خورشیدی: 3000W
• ولتاژ کاری نامی: 240VDC
• حداکثر ولتاژ مدار باز پنل‌ها: 400VDC
• محدوده ولتاژ MPPT: 30 تا 400VDC
• حداکثر جریان شارژ خورشیدی: 80A

توان پنل‌های این پکیج، یعنی ۱۶۵۰ وات، از نظر توان ورودی در محدوده مجاز اعلام‌شده برای شارژر خورشیدی سانورتر قرار دارد.

لوازم نصب پیشنهادی

لوازم نصب، متناسب با شرایط متناسب با شرایط محل اجرا، می‌تواند شامل موارد زیر باشد:

• استراکچر سه پنل
• کابل خورشیدی استاندارد
• کانکتورهای MC4
• فیوز و حفاظت DC
• کابل‌های رابط باتری با سطح مقطع مناسب
•  کلید حفاظتی خروجی AC
•  بست و متعلقات نصب
• کابل اتصال پنل‌ها به سانورتر و باتری‌ها

مقدار و سایز دقیق کابل‌ها و تجهیزات حفاظتی پس از بررسی فاصله پنل تا سانورتر، محل نصب و نوع مصرف‌کننده تعیین می‌شود.

کاربردهای پیشنهادی

• برق اضطراری منزل
• ویلا و باغ
• روشنایی
• تلویزیون و تجهیزات صوتی
• مودم، دوربین مداربسته و تجهیزات شبکه
• لپ‌تاپ و تجهیزات اداری سبک
• یخچال، در صورت بررسی جریان راه‌اندازی
• تجهیزات کم‌مصرف با توان مجموع حداکثر حدود ۱۶۰۰ وات

وسایل گرمایشی، پمپ‌ها، کولرها و موتورهای با جریان راه‌اندازی بالا باید پیش از خرید از نظر توان لحظه‌ای و جریان استارت بررسی شوند.

شرایط فروش و اجرا

• امکان تغییر نوع، برند و ظرفیت کالاها بر اساس نیاز مصرف‌کننده و بودجه پروژه وجود دارد.
• امکان تغییر ظرفیت یا مدل باتری، پنل و سانورتر با هماهنگی فنی وجود دارد.
• هزینه نصب، اجرا و راه‌اندازی جداگانه محاسبه می‌شود.
• هزینه نهایی نصب بر اساس محل پروژه، فاصله تجهیزات، نوع سقف یا زمین، مسیر کابل‌کشی و تجهیزات حفاظتی تعیین خواهد شد.
• این پکیج به‌صورت پیش‌فرض شامل تجهیزات اصلی و متعلقات استاندارد نصب است؛ اقلام اضافی مورد نیاز پروژه جداگانه محاسبه می‌شوند.
