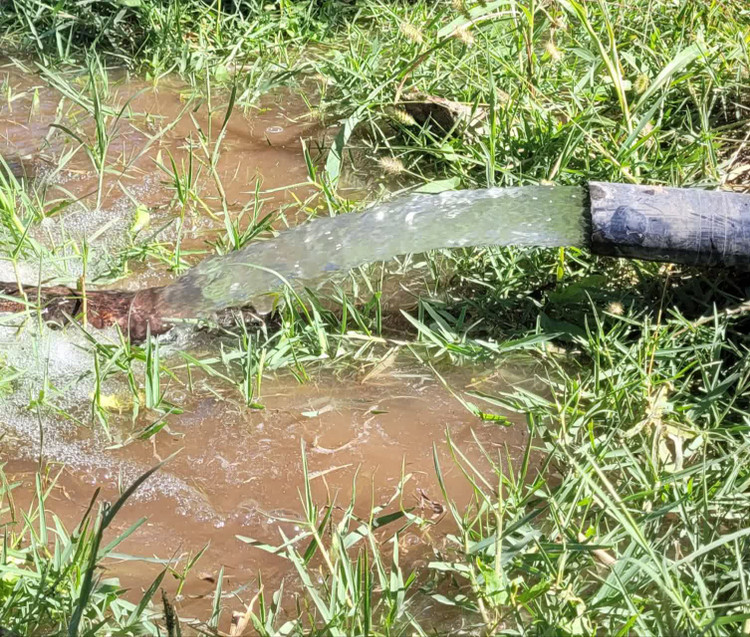

پکیج کامل پمپ خورشیدی ۵.۵ کیلووات با ۱۵ پنل دوطرفه ۵۵۰ وات
solar pump
برند:Vortex
توضیحات
پکیج کامل پمپ خورشیدی ۵.۵ کیلووات با ۱۵ پنل دوطرفه ۵۵۰ وات
مناسب تأمین آب چاه، باغ، زمین کشاورزی و آبیاری بدون نیاز به برق شهری
پکیج پمپ خورشیدی ۵.۵ کیلووات، یک مجموعه کامل برای پمپاژ آب با استفاده از انرژی خورشید است. این سیستم شامل ۱۵ عدد پنل خورشیدی دوطرفه ۵۵۰ وات، پمپ شناور دو اینچ ، اینورتر کنترل دور، استراکچر فلزی ضدزنگ، کابل موتور و تابلو چاه وکشی کامل ارائه میشود.
این پکیج برای انتقال آب از چاه و منابع زیرزمینی، آبیاری باغ و زمین کشاورزی، پر کردن مخزن و استفاده در مناطقی که دسترسی به برق شهری محدود یا پرهزینه است، طراحی شده است.
محتویات کامل پکیج
| تجهیزات | مشخصات |
|---|---|
| پنل خورشیدی | ۱۵ عدد پنل دوطرفه ۵۵۰ وات |
| توان اسمی پنلها | مجموعاً ۸.۲۵ کیلوواتپیک |
| پمپ شناور | 2 اینج |
| توان موتور پمپ | ۵.۵ کیلووات، معادل ۷.۵ اسب |
| دهانه خروجی | ۲ اینچ |
| اینورتر | Vortex |
| توان اینورتر | ۵.۵ کیلووات |
| استراکچر | فلزی مقاوم و ضدزنگ |
| کابل موتور | کابل سهرشته با سطح مقطع ۲.۵ میلیمتر مربع، به طول ۵۰ متر |
| تابلو برق | تابلو کامل همراه با سیمکشی و تجهیزات حفاظتی |
| کاربرد | آبرسانی، آبیاری، پرکردن مخزن و انتقال آب |
مشخصات پنلهای خورشیدی
- تعداد: ۱۵ عدد
- توان هر پنل: ۵۵۰ وات
- نوع: دوطرفه Bifacial
- توان کل اسمی: ۸۲۵۰ وات
- مناسب برای سیستمهای پمپاژ خورشیدی
- تولید انرژی از سطح جلو و پشت پنل
- عملکرد بهتر در محیطهای روشن و دارای بازتاب نور
- مناسب نصب روی استراکچر زمینی
میزان توان اضافه تولیدشده از سمت پشت پنلهای دوطرفه به شرایط نصب، فاصله از زمین، رنگ و بازتاب سطح زیر پنل و شدت تابش بستگی دارد و مقدار ثابتی ندارد.
مشخصات پمپ شناور
پمپ موجود در این پکیج از نوع شناور استیل ضدزنگ و مناسب نصب داخل چاه میباشد.
- برند: استریم یا توپکس
- مدل: 4SD10/32
- توان موتور: ۵.۵ کیلووات / ۷.۵ اسب بخار
- ولتاژ: ۳۸۰ ولت
- جریان نامی درجشده روی پلاک: حدود ۱۳.۷ آمپر
- فرکانس: ۵۰ هرتز
- سرعت موتور: ۲۸۵۰ دور بر دقیقه
- قطر خروجی: ۲ اینچ
- آبدهی نامی: ۱۰ مترمکعب بر ساعت
- ح نامکثر آبدهی: ۱۴.۷ مترمکعب بر ساعت
- هد نامی: ۱۰۱ متر
- حداکثر هد: ۱۷۹ متر
- درجه حفاظت موتور: IP68
- جنس بدنه: استیل ضدزنگ
- نوع موتور: سهفاز آسنکرون
عملکرد هیدرولیکی
مقدار واقعی آبدهی پمپ به عوامل زیر بستگی دارد:
- عمق نصب پمپ
- ارتفاع انتقال آب
- طول و قطر لوله خروجی
- تعداد زانوها و اتصالات
- سطح تابش خورشید
- افت ولتاژ و شرایط کابلکشی
اعداد حداکثر آبدهی و هد، همزمان قابل دستیابی نیستند و برای انتخاب نهایی باید منحنی عملکرد پمپ بررسی شود.
مشخصات اینورتر Vortex
- برند: Vortex
- توان خروجی: ۵.۵ کیلووات
- ورودی درجشده روی پلاک: سهفاز AC، از ۳۸۰ تا ۴۸۰ ولت
- خروجی: سهفاز AC با فرکانس متغیر
- محدوده فرکانس خروجی: ۰ تا ۶۰۰ هرتز
- جریان خروجی درجشده: ۱۳ یا ۱۷ آمپر
- نسخه نرمافزار: V3.59
- ابعاد تقریبی: ۳۳۰ × ۱۹۰ × ۲۵۷ میلیمتر
- دارای حفاظتهای کنترلی و حفاظتی موتور
اینورتر وظیفه کنترل دور موتور، راهاندازی نرم پمپ، کاهش جریان استارت و تنظیم فرکانس خروجی را بر عهده دارد.
نکته بسیار مهم درباره اینورتر
بر اساس پلاک تصویری اینورتر، ورودی آن بهصورت زیر درج شده است:
INPUT: 3PH AC 380–480V
بنابراین این مدل، طبق پلاک، درایو ورودی AC است و پنلهای خورشیدی نباید مستقیماً به ورودی آن متصل شوند؛ مگر اینکه اینورتر دارای نسخه مخصوص پمپ خورشیدی با ورودی DC/PV یا واحد MPPT خارجی باشد.
برای اینکه این پکیج واقعاً با پنلها بهصورت مستقیم کار کند، باید یکی از این دو حالت وجود داشته باشد:
- استفاده از اینورتر پمپ خورشیدی دارای ورودی DC و MPPT
- استفاده از کنترلر/مبدل خورشیدی MPPT مناسب بین پنلها و ورودی اینورتر.
اتصال مستقیم پنلها به اینورتر AC میتواند باعث آسیب جدی به دستگاه شود. مشخصات نهایی ورودی پنل، محدوده MPPT، حداکثر ولتاژ DC و جریان مجاز باید قبل از فروش و نصب از روی پلاک یا دفترچه همان مدل تأیید شود.
استراکچر فلزی ضدزنگ
استراکچر این پکیج برای نصب زمینی پنلها طراحی شده و شامل موارد زیر است:
- سازه فلزی مقاوم
- پوشش ضدزنگ
- پایه و ریل نگهدارنده پنل
- مناسب نصب ۱۵ پنل خورشیدی
- امکان نصب در فضای باز
- مقاوم در برابر شرایط محیطی، در صورت اجرای صحیح پوشش و نگهداری
- قابلیت نصب روی زمین یا فونداسیون مناسب
برای مناطق مرطوب، ساحلی یا دارای رطوبت و نمک زیاد، استفاده از گالوانیزه گرم یا پوشش ضدخوردگی قویتر توصیه میشود.
کابل و تابلو برق
کابل موتور
- نوع: کابل سهرشته مناسب موتور سهفاز
- سطح مقطع: ۳×۲.۵ میلیمتر مربع
- طول: ۵۰ متر
- مناسب اتصال خروجی اینورتر به موتور پمپ
سطح مقطع نهایی کابل باید با توجه به جریان واقعی موتور، روش نصب، دمای محیط و طول مسیر تأیید شود. برای کابل داخل چاه، حتماً باید از کابل مخصوص پمپ شناور با عایق مناسب استفاده شود.
تابلو برق کامل
تابلو برق پکیج بهصورت سیمکشیشده و آماده نصب ارائه میشود و میتواند شامل تجهیزات زیر باشد:
- کلید اصلی DC
- حفاظت در بخش خورشیدی
- فیوز یا کلید حفاظتی رشتههای پنل
- کلید حفاظتی خروجی موتور
- ترمینالهای ورودی و خروجی
- سیمکشی داخلی
- گلند و متعلقات کابل
- چراغهای نشانگر
- ترمینال فرمان فلوتر یا سنسور سطح آب
- تجهیزات حفاظت و کنترل متناسب با مدل اینورتر
تجهیزات دقیق داخل تابلو باید بر اساس ولتاژ واقعی آرایش پنلها و مشخصات قطعی اینورتر انتخاب شوند.
مزایای پکیج
- کاهش هزینه برق مصرفی
- مناسب مناطق فاقد برق شهری
- راهاندازی نرم موتور و کاهش جریان استارت
- حذف نیاز به ژنراتور در ساعات آفتابی
- امکان انتقال آب به مخزن و آبیاری مستقیم
- استفاده از پمپ استیل ضدزنگ
- پنلهای دوطرفه با ظرفیت تولید بیشتر در شرایط مناسب
- استراکچر مقاوم برای نصب زمینی
- ارائه کابل موتور ۵۰ متری
- تابلو برق سیمکشیشده و آماده نصب
- امکان اتصال فلوتر و حفاظت خشککارکردن
کاربردها
- پر کردن مخزن ذخیره و زمین کشاورزی
- انتقال آب از چاه
- پر کردن مخزن ذخیره آب
- آبرسانی دامداری و مرغداری
- باغهای خارج از محدوده برق شهری
- گلخانهها
- ویلا و مجتمعهای روستایی
- سیستمهای آبرسانی خورشیدی
شرایط نصب
برای عملکرد صحیح سیستم، موارد زیر ضروری است:
- نصب پنلها در محل بدون سایه
- جهتگیری مناسب پنلها نسبت به خورشید
- اجرای صحیح ارت
- استفاده از حفاظت DC و AC استاندارد
- نصب تابلو در محل خشک و دارای تهویه
- نصب پمپ توسط تکنسین برق و تأسیسات
- بررسی عمق چاه و سطح آب
- انتخاب قطر مناسب لوله خروجی
- نصب سنسور سطح یا فلوتر برای جلوگیری از خشککارکردن
- تست جهت چرخش موتور قبل از بهرهبرداری دائم
